나노기술교류

나노기술교류

산화철 Fe3O4 나노 파더를 분산시키는 방법

March 4,2025.

회사의 나노 산화철 분말을 구매 한 후 고객은 테스트 중에 입자 크기가 더 크다는 것을 발견했습니다 그 이유는 무엇입니까? 나노 분말의 입자 크기는 매우 미세하기 때문에 응집하기 쉽기 때문에 시험 된 큰 입자 크기는 응집 후 입자 크기입니다 그래서 우리는 어떻게 효과적으로 할 수 있습니까? 나노 산화철 분말 분산? 다음으로, 우리는 산화철을 분산시키기 위해 초음파 파를 사용하는 방법을 소개합니다 (Fe3O4) 분말,

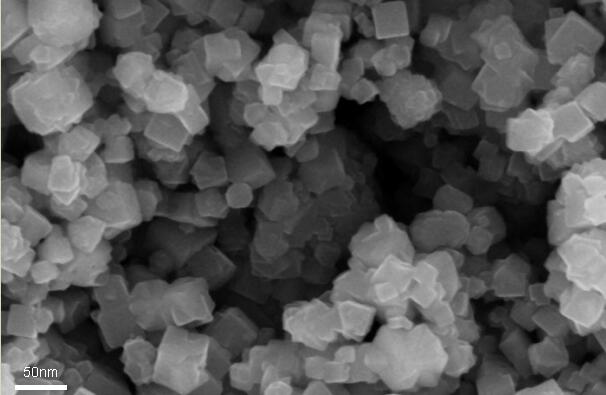

iron oxide powder

단계는 다음과 같습니다.

1 재료와 장비를 준비하십시오
-Nano Fe3O4 분말
-분산 매체 : 예 : 물, 에탄올 등
-Dispersants : SDS, CTAB 등과 같은 (선택 사항)
-ultrasonic 청소 기계 또는 초음파 프로브

2 서스펜션을 준비하십시오
-NANO Fe3O4 분말은 분산 배지 내로, 일반적으로 0 1 내지 1 중량%범위의 농도를 갖는다
-분산제가 필요한 경우 비례 적으로 추가하십시오 (예 : 0 1-1 wt%)

3 예비 혼합
-자기 교반기 또는 수동 교반을 사용하여 분말을 배지와 예비 혼합하십시오

4 초음파 분산
초음파 청소 기계 :
1 서스펜션을 청소 기계의 탱크에 넣습니다
2 초음파 전력과 시간을 설정하십시오 (보통 100-500 W, 10-30 분)
3 장치를 시작하고 초음파 처리를 수행하십시오
초음파 프로브 :
1 프로브를 서스펜션에 담그고 프로브가 액체 표면으로부터 적절한 거리에 있는지 확인하십시오
2 초음파 전력과 시간을 설정하십시오 (보통 50-200W 및 5-15 분)
3 장치를 시작하고 초음파 처리를 수행하십시오

5 냉각
-초음파 처리 과정에서 배열이 생성되며, 간헐적 냉각 또는 과열을 방지하기 위해 얼음 욕조의 사용이 필요합니다

6 포스트 처리
-분산 후, 배정되지 않은 큰 입자는 원심 분리 또는 여과에 의해 제거 될 수있다

예제 단계
1 0.1 g의 나노 Fe3O4 분말을 100 ml의 물에 첨가한다
2 분산제로 0 1 g SDS를 추가하십시오
3 10 분 동안 자기 교반, 예비 혼합
4 초음파 청소 기계를 사용하고 전력을 300W로 설정하고 20 분 동안 소닉을 설정하십시오
5 서스펜션을 식히기 위해 5 분마다 일시 중지하십시오
6 분산 후, 서서 균일한지 여부를 관찰하십시오

주의가 필요한 문제
-ultrasonic 전력 및 시간 * * : 과도하거나 장기간 사용하면 입자 파손 또는 응집이 발생할 수 있습니다
-온도 제어 : 과열을 피하고 적시에 식 힙니다
-안전 작동 : 손상을 방지하기 위해 부하없이 초음파 프로브를 사용하지 마십시오

이러한 단계를 통해, 나노 산화철 분말은 효과적으로 분산 될 수있다

Sat Nano는 최고의 공급 업체 중 하나입니다 산화철 Fe3O4 나노 파더 중국에서는 10-20Nm, 50nm, 100nm을 제공 할 수 있습니다 문의 사항이 있으시면 admin@satnano.com으로 문의하십시오.

메시지를 남겨주세요 문의는 여기로
귀하의 필요에 따라 올바른 솔루션을 제공하고 효율적인 서비스를 제공하며 필요한 제품 정보 및 요구 사항에 대한 메시지를 남기고 지금 사용자 정의하십시오!
