기술 솔루션: 니켈 페라이트 (NiFe2O4)를 이용한 고급 전자기(EM) 흡수 및 차폐

1. 소재 식별

니켈 페라이트 (NiFe2O4)은(는) 고성능 소프트 자기 페라이트이며 역스피넬 구조를 가진다. 이 구조에서 Ni2+ 이온과 Fe3+ 이온의 절반은 팔면체 위치를 차지하며, 나머지 Fe3+ 이온은 사면체 위치를 차지한다.

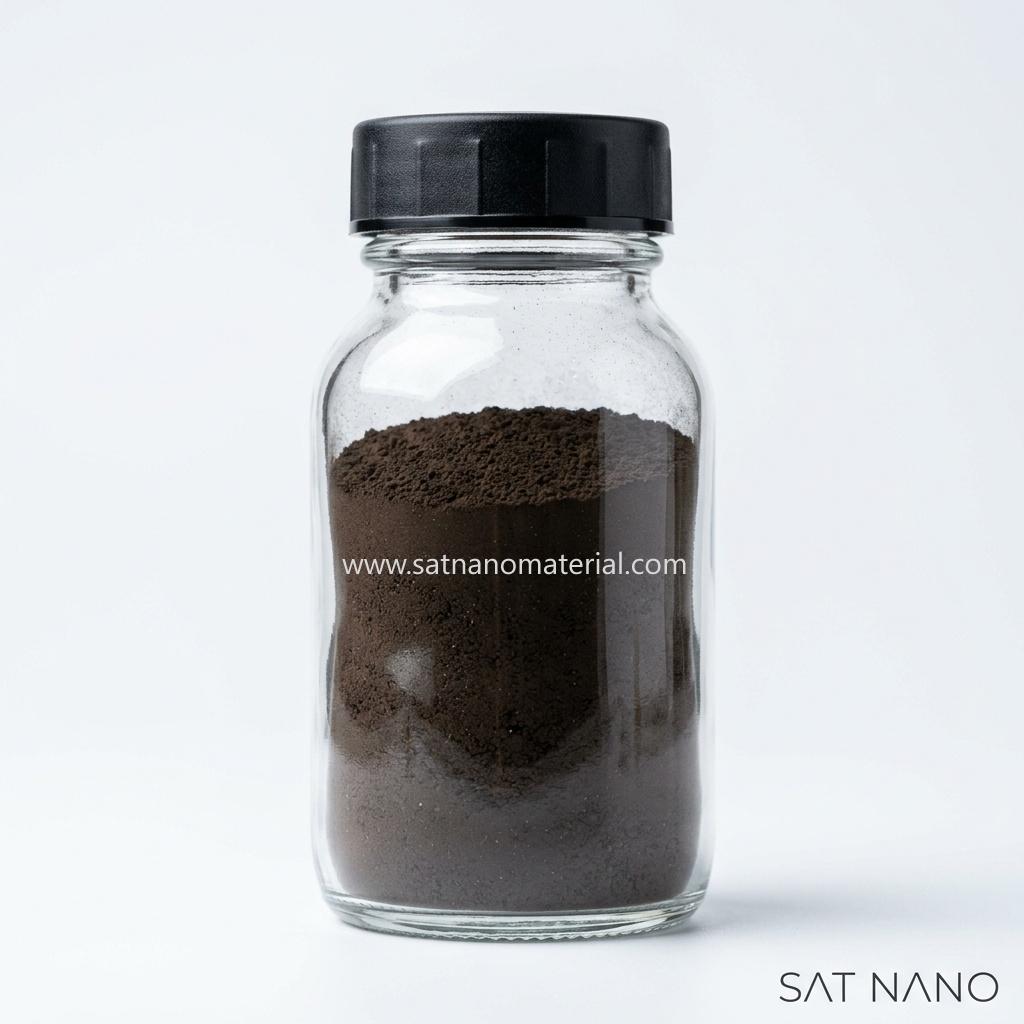

• 물리적 형태: 초미세 검정색 또는 짙은 회색 나노 분말.
• 주요 특성:
• 높은 큐리 온도 (≈585∘C≈585∘C): 고온 환경에서도 자기적 안정성을 유지한다.
• 높은 전기 저항률: 금속 분말과 달리 고주파에서 와전류 손실을 최소화한다.
• 화학적 안정성: 산화, 부식 및 환경 열화에 매우 강하다.

2. 기능적 역할 및 메커니즘

전자기(EM) 기능성 소재 설계에서 니켈 페라이트는 두 가지 핵심 역할을 수행한다:

2.1 자기 손실 메커니즘

이 소재는 주로 자기 히스테리시스 손실, 도메인 벽 공명, 자연 공명을 통해 전자기 에너지를 감쇠시킨다. 특히 1 MHz ~ 18 GHz 범위에서 효과적이며, 자기장 에너지를 열로 변환한다.

2.2 임피던스 매칭 최적화기

고전도성 충전재(예: 탄소 나노튜브)의 주요 문제는 표면에서 전자기파를 반사한다는 점이다. 니켈 페라이트는 비교적 높은 자기 투자율(μμ)과 중간 수준의 유전율(εε)을 가진다. 이러한 균형은 재료가 임피던스 매칭(Zin≈Z0)을 달성하도록 도와 전자기파가 표면에서 반사되지 않고 코팅 내부로 진입하게 한다.

2.3 고주파 성능

높은 저항률 덕분에 NiFe2O4는 전통적인 철 분말보다 훨씬 높은 주파수에서도 동작할 수 있으며, 스누익 한계(Snoek's Limit) 제약을 덜 받는다.

3. 기술 매개변수 (일반적인 2-18 GHz 범위)

다음 값은 고분자 매트릭스에 분산된 NiFe2O4 (30-40% 함량 기준)의 일반적인 성능 지표를 나타낸다:

4. 통합 응용 솔루션

순수 페라이트의 높은 밀도와 상대적으로 낮은 유전 손실을 극복하기 위해, 우리는 "자기-유전 시너지 시스템"을 권장한다.

4.1 권장 조성 개념

• 바인더: 에폭시, 폴리우레탄 또는 실리콘 고무.
• 주요 충전재: NiFe2O4 나노분말 (25% - 40% 중량).
• 보조 충전재: 다중벽 탄소 나노튜브(MWCNTs) 또는 그래핀 (1% - 3% 중량) - 유전 손실을 위한 전기 전도성 제공.
• 결합제: 실란 (예: KH-550) - 분산 및 계면 결합 향상.

4.2 제조 공정

1. 표면 개질: NiFe2O4를 실란 커플링제로 처리하여 유기친화성을 향상시킨다.
2. 고에너지 분산: 볼 밀링 또는 비드 밀링을 사용하여 수지 내에서 페라이트와 탄소 복합 충전재를 균일하게 혼합한다.
3. 적용: X-밴드 또는 Ku-밴드 목표를 위한 계산된 매칭 두께(일반적으로 1.5~2.5 mm)로 분사 또는 주형 성형한다.

5. 전략적 결론

니켈 페라이트 (NiFe2O4)는 현대 전자기 보호를 위한 "다목적" 충전재이다.

• 고흡수용: 파동이 코팅 내부로 들어오도록 하는 임피던스 매칭 "창"으로 활용한다.
• 전자파 차폐용: 복합 소재에 사용하여 복사의 자기 성분을 차단하기 위해, 이는 탄소 기반 차폐만으로는 종종 달성하지 못하는 것이다.
• 극한 환경용: 선택 NiFe2O4 애플리케이션에서 고온 안정성(최대 300°C+)이 요구되고 다른 자기 재료가 실패할 수 있는 경우.
