집적 회로(IC) 기술의 발전으로 실리콘 기반 금속 산화물 반도체(MOS) 전계 효과 트랜지스터(FET)의 미세화가 근본적인 물리적 한계에 접근하고 있습니다. 탄소나노튜브(CNT) 원자 두께와 독특한 전기적 특성으로 인해 포스트 실리콘 시대에 유망한 소재로 여겨지며, 트랜지스터 성능을 향상시키면서 전력 소비를 줄일 수 있는 잠재력을 가지고 있습니다. 고순도 정렬 탄소 나노튜브(A-CNT)는 높은 전류 밀도 덕분에 첨단 IC 구동에 이상적인 선택입니다. 그러나 채널 길이(Lch)가 30nm 미만으로 감소하면 단일 게이트(SG) A-CNT FET의 성능이 크게 저하되며, 이는 주로 스위칭 특성 저하 및 누설 전류 증가로 나타납니다. 본 논문은 이론 및 실험 연구를 통해 A-CNT FET의 성능 저하 메커니즘을 밝히고 해결책을 제시하는 것을 목표로 합니다.

베이징대학교의 펭 리안마오(Peng Lianmao), 연구원 추 청광(Qiu Chengguang), 그리고 연구원 류 페이(Liu Fei)는 이중 게이트 구조를 통해 탄소 나노튜브(CNT) 간의 정전기적 결합을 극복하여 탄소 나노튜브 트랜지스터(CNT-FET)의 볼츠만 스위칭 한계를 달성했습니다. 연구에 따르면 고밀도 정렬 탄소 나노튜브(A-CNT)는 기존 단일 게이트 구조에서 적층으로 인해 상당한 밴드갭(BGN) 감소를 보이며, 이로 인해 고유의 준일차원 정전기적 이점이 손상되는 것으로 나타났습니다.

이론적 시뮬레이션과 실험적 검증을 통해, BGN 효과를 크게 줄이고, A-CNT FET의 문턱전압 이하 스윙(SS)을 볼츠만 열 방출 한계인 60mV/decade까지 달성하며, 10^6 이상의 스위칭 전류비를 달성할 수 있는 효과적인 듀얼 게이트 구조가 제안되었습니다. 또한, 제작된 10nm 초단 게이트 A-CNT 듀얼 게이트 FET는 높은 포화 전류(1.8mA/μm 이상), 높은 피크 트랜스컨덕턴스(2.1mS/μm), 낮은 정적 전력 소비(10nW/μm)와 같은 우수한 성능을 나타내어 첨단 집적 회로의 요구 사항을 충족합니다. 관련 연구 결과는 ACS Nano에 "Realizing Boltzmann Switching Limit in Carbon Nanotube Transistors through Combining Intertube Electrostatic Coupling"이라는 제목으로 게재되었습니다.

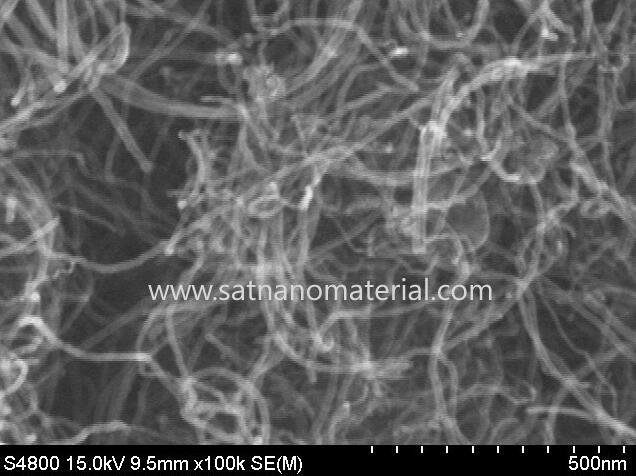

SAT NANO는 중국 최고의 탄소나노튜브 분말 공급업체입니다. SWCNT, MWCNT, DWCNT 분말을 공급할 수 있습니다. 탄소나노튜브 분말에 대한 문의 사항이 있으시면 admin@satnano.com으로 연락 주시기 바랍니다.
